低壓二氧化碳氣體滅火裝置 |
 |
 |
低壓二氧化碳自動滅火裝置介紹 |

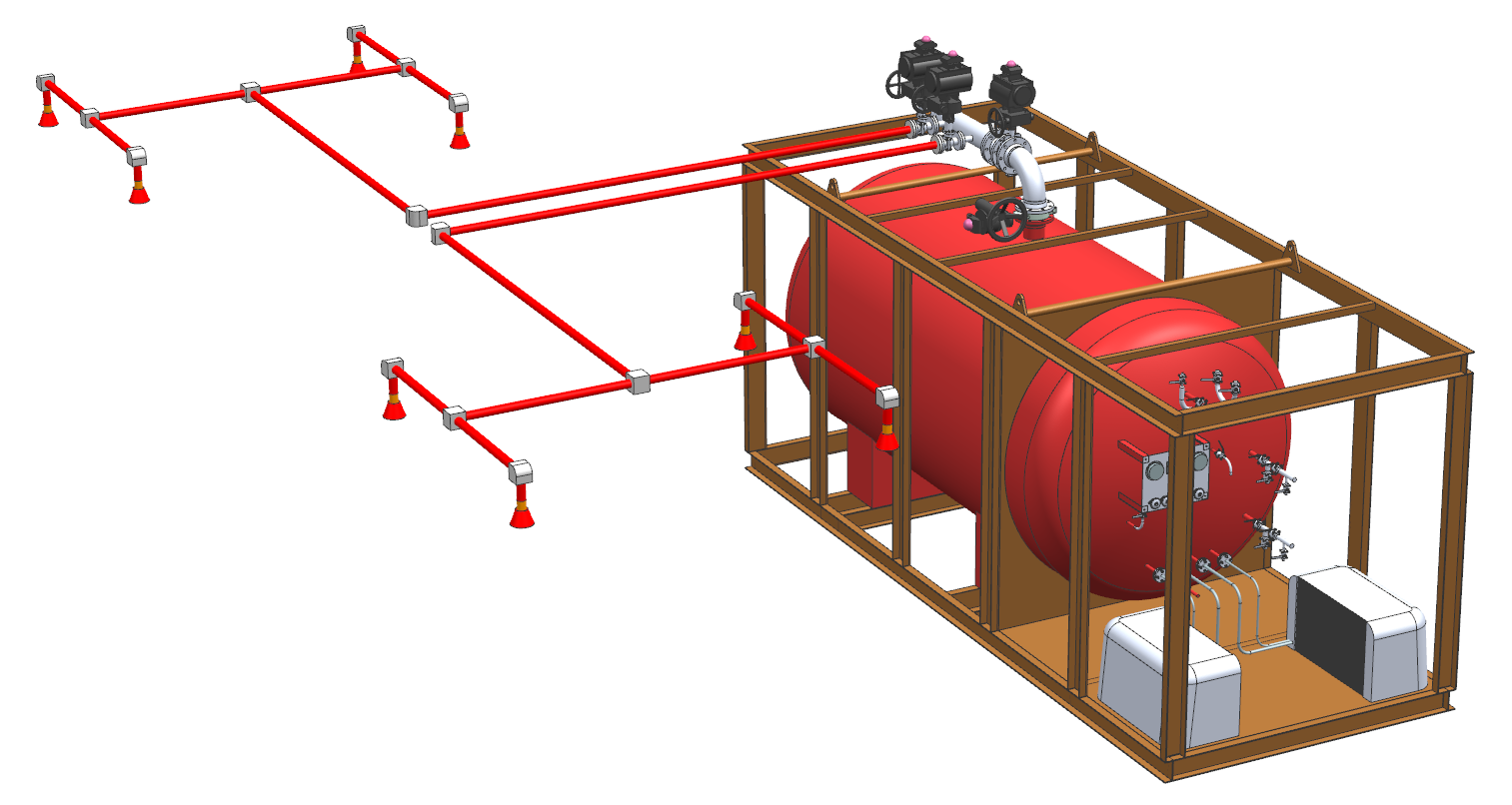

低壓二氧化碳自動滅火裝置是一項基于高壓二氧化碳自動滅火系統原理開發，而性能更加優越的滅火設施，是國際上二十世紀九十年代發展起來的新型自動滅火系統。該系統具有功能完善，自動性能好，工作可靠、準確等優點。其主要部件有罐體組件（其中包括儲罐、安全閥、液位儀、壓力表、壓力開關等）、維修閥、主閥、選擇閥、電磁閥、制冷機組、裝置控制柜、噴嘴、管道及管道附件等。
另外 低壓二氧化碳 還具有惰化功能，是一項基于低壓二氧化碳自動滅火系統基礎上開發的,用于水泥制造、發電行業的一種降低爆炸濃度的專用設備。具有功能完善，自動性能好，工作可靠、準確等優點。其主要部件有惰化主閥、汽化器、減壓裝置、惰化選擇閥、電磁閥、制冷機組、惰化裝置控制柜、噴嘴、管道及管道附件等。能在得到保護區或中心控制室的釋放信號后，及時將釋放出來的二氧化碳液體汽化后減壓輸送至需要惰化的保護區，以降低該保護區的爆炸濃度，該過程一般持續8小時。
QMED系列低壓二氧化碳裝置具有動作可靠、安全，操作方便,便于安裝、復位、維護保養等優點。系統可實現自動監控，可持續顯示壓力、液位，并具有高低壓力、高低液位自動報警，制冷機自動啟閉的功能，而且可根據保護區大小，編程控制主閥和選擇閥的開啟時間，可靠地達到滅火目的。
綜上所述，低壓二氧化碳系統以其使用效率高，成本低，無污染，適用范圍廣泛以及優良的拓展性能等優點將會日益受到社會的青睞。
 |
|
|
|
裝置主要參數： |
|
型號 |
設計壓力 （MPa） |
滅火劑儲存溫度（℃） |
充裝率 （kg/l） |
使用溫度（℃） |
工作電壓 （V） |
制冷機組 |
|
QMED-6.7-W/P-SA |
2.5 |
-20～-18
|
≤0.95
|
-23～+50
|
AC220/380 DC24±3 |
雙制冷 |
|
QMED-11.1-W/P-SA |
2.5 |
-20～-18 |
≤0.95 |
-23～+50 |
AC220/380 DC24±3 |
雙制冷 |
|
|
制冷機組的參數 |
|
制冷機組 型號 |
制冷劑 |
名義馬力 (hp) |
凈重 （Kg） |
工作電流（A） |
最大電流（A） |
電壓（V） |
輸入功率（W） |
|
TAG2516ZBR |
R404A |
4 |
106 |
5.18 |
10.7 |
380 |
3151 |

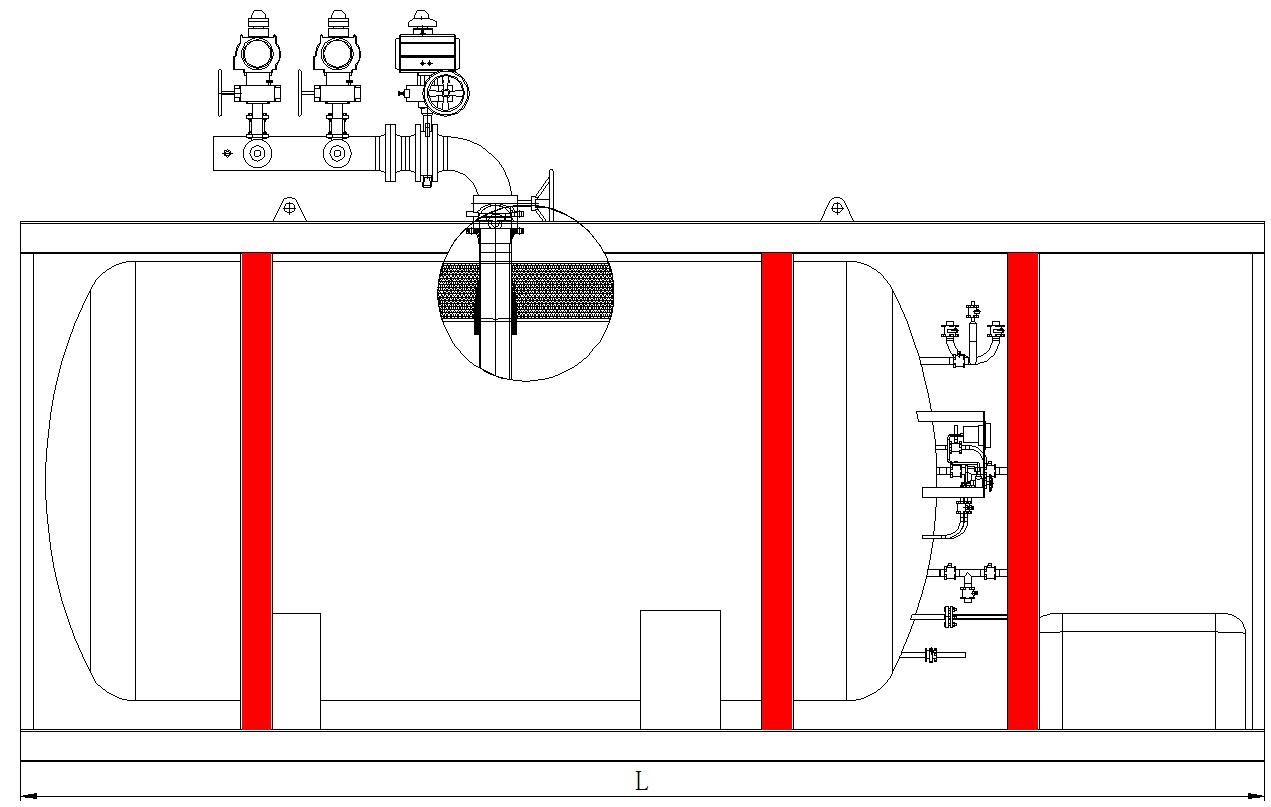

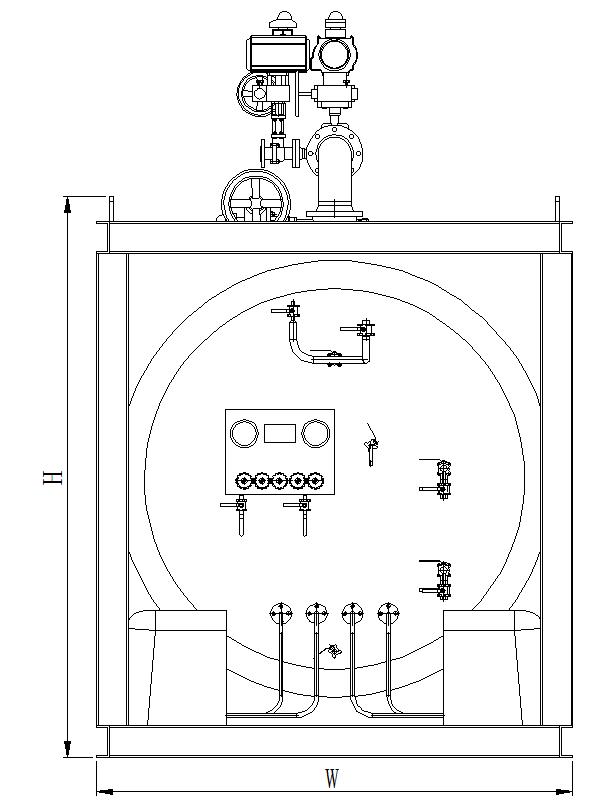

儲罐外形及連接尺寸
|
噸位 (t) |
L1 (mm) |
L2 (mm) |
H1 (mm) |
H2 (mm) |
總重(包括滅火劑)(t)
|
排放口徑 (mm) |
|
6 |
6300 |
2400 |
2900 |
11 |
150 |
6 |
|
10 |
8500 |
2400 |
2900 |
16 |
150 |
10 |
|
|

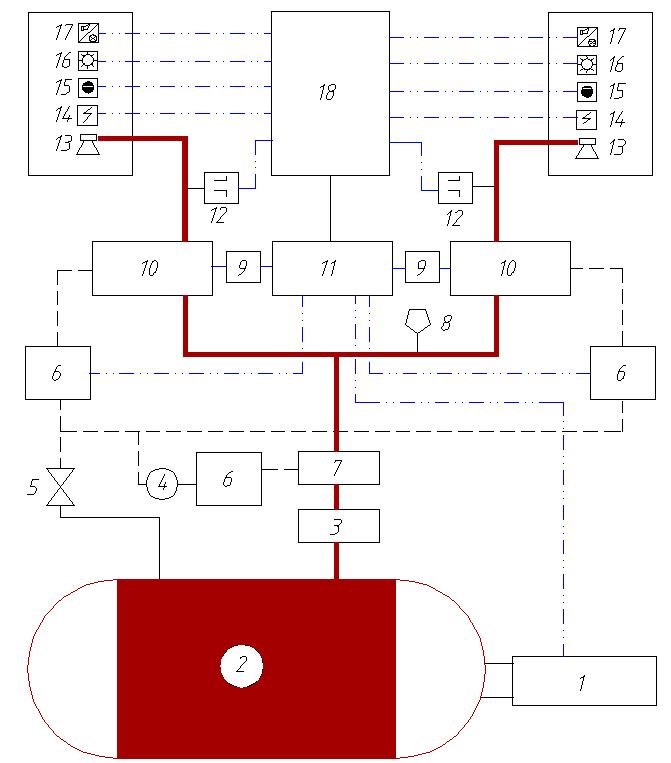

滅火功能系統主要部件組成： |
系統主要部件名稱及其功能表：
|
序號 |
名 稱 |
功 能 |
|
1 |
制冷機組 |
確保儲罐中二氧化碳滅火劑長期處于低溫低壓狀態 |
|
2 |
儲罐 |
儲存低溫低壓的二氧化碳滅火劑 |
|
3 |
維修閥 |
平時常開，檢修主閥時關閉 |
|
4 |
減壓閥 |
將控制主閥的管路氣源減壓 |
|
5 |
啟動管路維修閥 |
平時常開，檢修啟動管路時關閉 |
|
6 |
電磁閥 |
控制主閥、選擇閥的啟閉 |
|
7 |
主閥 |
平時關閉，滅火時開啟釋放二氧化碳滅火劑 |
|
8 |
安全泄壓閥 |
當系統管道中壓力過高時，膜片爆破，保護系統 |
|
9 |
壓力開關 |
將選擇閥的啟閉狀態回饋信號給裝置控制柜 |
|
10 |
選擇閥 |
控制二氧化碳滅火劑流向需要滅火的保護區 |
|
11 |
裝置控制柜 |
對儲罐實行狀態監控并執行滅火指令 |
|
12 |
自鎖壓力開關 |
滅火劑釋放時，反饋滅火劑釋放信號給報警滅火控制器 |
|
13 |
噴嘴 |
噴射二氧化碳滅火劑，實施滅火 |
|
14 |
火災探測器 |
探測火災信號并反饋給報警滅火控制器 |
|
15 |
手動控制盒 |
實現系統電氣手動操作和緊急停止操作 |
|
16 |
放氣顯示 |
提醒現場人員二氧化碳滅火劑已釋放 |
|
17 |
聲光報警器 |
系統探測到火警后發出聲光報警 |
|
18 |
報警滅火控制器 |
實現火災報警功能并發出滅火指令 |
|
|

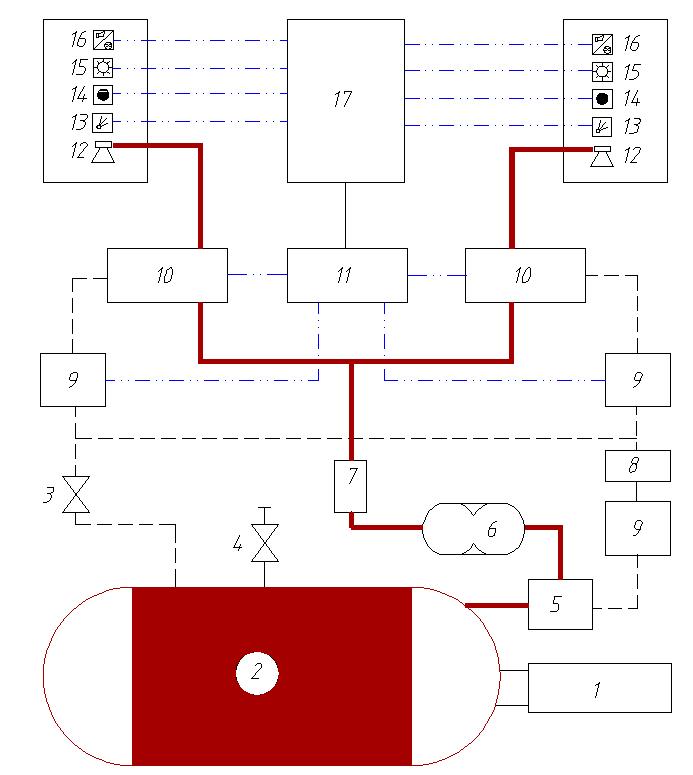

惰化功能系統主要部件組成： |
低壓二氧化碳惰化裝置各主要部件名稱及其功能見下表：
|
序號 |
名 稱 |
功 能 |
|
1 |
制冷機組 |
確保儲罐中二氧化碳滅火劑長期處于低溫低壓狀態 |
|
2 |
儲罐 |
儲存低溫低壓的二氧化碳滅火劑 |
|
3 |
啟動管路維修閥 |
平時常開，檢修啟動管路時關閉 |
|
4 |
安全泄壓閥 |
當系統管道中壓力過高時打開，保護系統 |
|
5 |
惰化主閥 |
平時關閉，惰化時開啟釋放二氧化碳滅火劑 |
|
6 |
汽化器及控制器 |
平時保溫，惰化時加熱，提供足夠的熱量 |
|
7 |
減壓裝置 |
平時處于伺服狀態，緊急時可取消減壓 |
|
8 |
減壓閥 |
平時處于伺服狀態，為惰化主閥氣缸減壓 |
|
9 |
電磁閥 |
控制惰化主閥的啟閉和惰化選擇閥的開啟 |
|
10 |
惰化選擇閥 |
控制二氧化碳滅火劑的流向需要惰化的保護區 |
|
11 |
惰化裝置控制柜 |
對儲罐實行狀態監控并執行惰化指令 |
|
12 |
噴嘴 |
噴射二氧化碳滅火劑，實施惰化 |
|
13 |
可燃氣體探測器 |
探測保護區可燃氣體濃度，超標后反饋給惰化控制器 |
|
14 |
手動控制盒 |
實現系統電氣手動操作和緊急停止操作 |
|
15 |
放氣顯示 |
提醒現場人員惰化氣體已釋放 |
|
16 |
聲光報警器 |
系統探測到濃度超標后發出聲光報警 |
|
17 |
報警控制器 |
處于報警伺服狀態，用于接收和下達惰化信號 |
注：1、我公司可根據客戶要求進行各種規格定制。2、由于低壓二氧化碳滅火裝置性能復雜特殊，請來電來函詳細咨詢，能為您服務我們倍感榮幸！
