船用二氧化碳滅火系統 Marine CO2 fire extinguishing system |
 |
 |
船用二氧化碳滅火系統采用高壓貯存，手動操縱和遙控施放方式，在環境溫度 -10~50℃時，系統最高工作壓力為 14.7Mpa。系統性能滿足《國際海上人命安全公約》以及《國際安全消防系統規則》的要求，同時滿足我國船級社和船舶檢驗局海船和內河鋼船建造規范（CCS 和 ZC）的要求，我公司船二氧化碳滅火裝置已取得了我國 CCS 的認可。 |
|
制造標準 Manufacturing Standards
船舶行業標準《船用二氧化碳滅火裝置》CB/T 3294 - 1988 中華人民共和國海事局《內河船法定檢驗技術規則》（2011） 中國船級社（CCS）《鋼質海船入級規范》（2012） IMO MSC.206（81）國際消防安全系統規則（FSS 規則）修正案第 5 章
|
 |
 |
系統技術參數 |
|
Model |
ZE70/C-SA ZE70/C-N-SA |
型號 |
ZE70/C-SA ZE70/C-N-SA |
||
|
Type |
Fix type |
形式 |
固定式 |
||
|
Nominated pressure |
14.7Mpa |
公稱壓力 |
14.7Mpa |
||
|
Volume of gas cylinder Filling ratio |
CO2 1 cylinder |
68L |
氣瓶容積 |
二氧化碳鋼瓶 |
68L |
|
N2 cylinder |
4L |
氮氣鋼瓶 |
4L |
||
|
≤0.67Kg/L |
充裝率 |
≤0.67Kg/L |
|||
|
Ambient conditions |
Ambient temperature |
-10℃+50℃ |
環境條件 |
環境溫度 |
-10℃+50℃ |
|
Relative humidity |
93±3% |
相對濕度 |
93±3% |
||
|
Usage power |
Main power |
AC220V 50HZ |
使用電源 |
主電源 |
AC220V 50HZ |
|
Standby power |
DC24V 3A |
備電源 |
DC24V 3A |
||
|
Consumption power |
During alert |
≤30W |
消耗功率 |
警戒時 |
≤30W |
|
During work |
200W |
工作時 |
200W |
||
|
Operation mode |
Pneumatic |
Remote |
操作方式 |
氣動 |
遙控 |
|
Manual |
Onsite operation |
手動 |
就地操作 |
||
|
Emergency operation |
Onsite operation |
應急操作 |
就地操作 |
||
|
Release delay |
Mechanical delay |
20~40S |
施放延時 |
機械延時 |
20~40S |
|
Start gas source |
Usage gas |
N2 |
啟動電源 |
使用氣體 |
N2 |
|
|
Filled gas |
5.9MPa |
|
充裝壓力 |
5.9MPa |
裝置外形尺寸 Overall dimension
|
組裝型式
Type
|
瓶數
Qty
|
長度
L
|
寬度
W
|
高度
H
|
組裝型式
Type
|
瓶數
Qty
|
長度
L
|
寬度
W
|
高度
H
|
組裝型式
Type
|
瓶數
Qty
|
長度
L
|
寬度
W
|
高度
H
|
|
單列 單拆 Singlerow Singlerelease |
2 |
685 |
350 |
2000 |
雙列
單拆 Doublerow
Singlerelease
|
4 |
685 |
660 |
2000 |
雙列 單拆 Doublerow Doublerelease |
4 |
685 |
680 |
2000 |
|
3 |
975 |
6 |
975 |
6 |
975 |
|||||||||
|
4 |
1265 |
8 |
1265 |
8 |
1265 |
|||||||||
|
5 |
1555 |
10 |
1555 |
10 |
1555 |
|||||||||
|
6 |
1845 |
12 |
1845 |
12 |
1845 |
|||||||||
|
7 |
2135 |
14 |
2135 |
14 |
2135 |
|||||||||
|
8 |
2425 |
16 |
2425 |
16 |
2425 |
|||||||||
|
9 |
2715 |
18 |
2715 |
18 |
2715 |
|||||||||
|
10 |
3005 |
20 |
3005 |
20 |
3005 |
|
|
ZE70/C-N-SA型船用二氧化碳滅火系統原理圖 Principle diagram of marine carbon dioxide fire extinguishing system |
1、滅火報警箱 | 2、噴嘴 | 3、壓力信號發送器 | 4、施放閥 | 5、背壓閥 | 6、信號叫笛 | 7、氣瓶組裝 | 8、拉手箱 | 9、吹洗閥
|
|

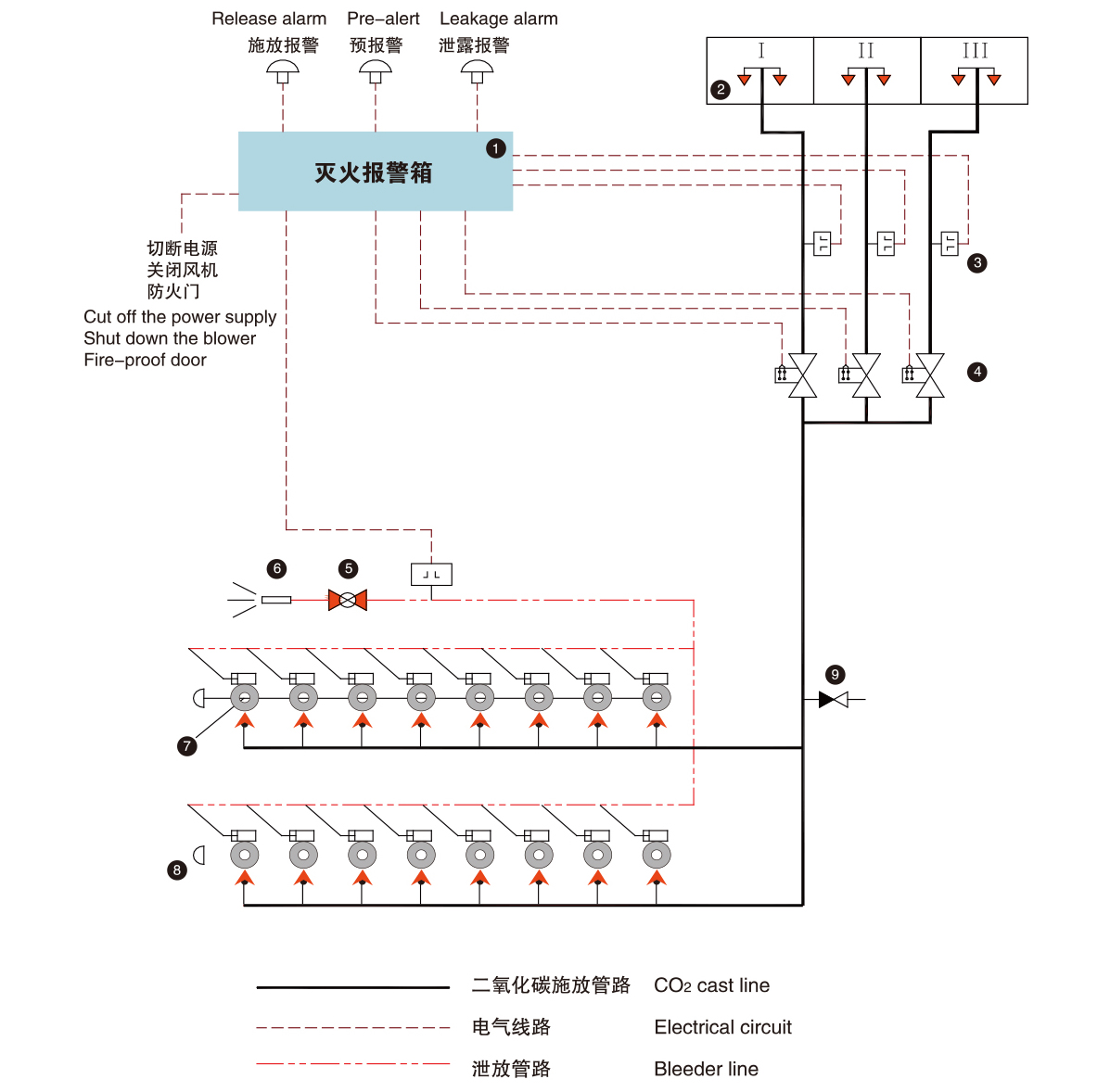

ZE70/C-SA型船用二氧化碳滅火系統原理圖 Principle diagram of marine carbon dioxide fire extinguishing system |
1、滅火報警箱 | 2、噴嘴 | 3、壓力信號發送器 | 4、施放閥 | 5、背壓閥 | 6、信號叫笛 | 7、氣瓶組裝 | 8、遙控施放站 | 9、行程開關 | 10、吹洗閥
