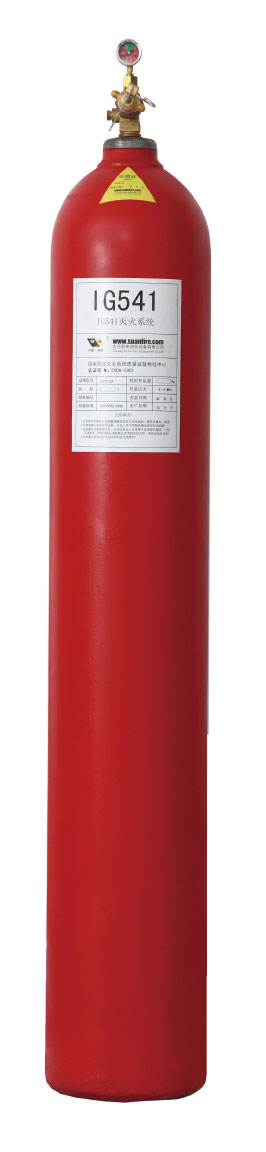

IG541混合氣體滅火系統   IG541 Automatic Fire Extinguishing System

IG-541混合氣體滅火劑是由氮氣、氬氣和二氧化碳氣體按一定比例混合而成的氣體，由于這些氣體都是在大氣層中自然存在，且來源豐富，因此它對大氣層臭氧沒有耗損（臭氧耗損潛能值ODP=0），也不會對地球的“溫室效應”產生影響，更不會產生具有長久影響大氣壽命的化學物質?；旌蠚怏w無毒、無色、無味、無腐蝕性及不導電，既不支持燃燒，又不與大部分物質產生反應。以環保的角度來看，是一種較為理想的滅火劑。

IG-541混合氣體成分及質量要求表

IG-541混合氣體物理性質

IG-541混合氣體滅火機理屬于物理滅火方式?；旌蠚怏w釋放后把氧氣濃度降低到它不能支持燃燒來撲滅火災。通常防護區空氣中含有21%的氧氣和小與1%的IG541。當防護區中的氧氣降至15%以下時，大部分可燃物將停止燃燒?；旌蠚怏w能把防護區氧氣降至12.5%，同時又把IG541升至4%。IG541比例的提高，加快人的呼吸速率和吸收氧氣的能力，從而來補償環境氣氛中氧氣的較低濃度。滅火系統中滅火設計濃度不大于43%時，該系統對人體是安全無害的。

IG-541混合氣體滅火系統的滅火方式適應于全淹沒滅火系統。

主要適用于電子計算機房、通訊機房、配電房、油浸變壓器、自備發電機房、圖書館、檔案室、博物館及票據、文物資料庫等經常有人工作的場所，可用于撲救電氣火災、液體火災或可溶化的固體火災，固體表面火災及火前能切斷氣源的氣體火災，但不可用于撲救D類活潑金屬火災。

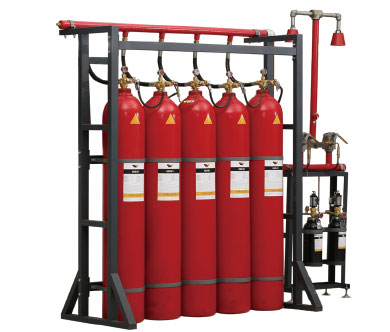

IG-541混合氣體自動滅火系統主要由：氣體滅火報警控制系統、火災探測系統、滅火劑貯存瓶、容器閥、選擇閥、減壓裝置、單向閥、氣路控制閥、壓力開關、噴嘴、管路等主要設備組成?？山M成單元獨立系統或分配系統等多種形式。實施對單區或多區的消防保護。

本系統具有自動滅火、應急電氣手動滅火、現場機械開啟滅火三種方式供用戶自行選擇。

本系統經國家固定滅火系統和耐火建筑構件質量監督檢驗中心檢測合格，符合國際GB25972-2010《氣體滅火系統及部件》。

IG541組合分配氣體滅火管網軸測圖

系統技術參數

	系統型號	QMH15/80-SA	QMH15/90-SA
	滅火劑儲瓶容積	80L	90L
	滅火型式	全淹沒	全淹沒
	充裝壓力（20℃）	15 Mpa	15 Mpa
	IG541充裝量	16.89Kg	19Kg
	滅火劑瓶組監測	壓力表	壓力表
	最大工作壓力（50℃）	17.2Mpa	17.2Mpa
	滅火劑瓶組密封形式	膜片密封	膜片密封
	噴灑時間	48s~60s	48s~60s
	系統工作環境溫度	0℃~50℃	0℃~50℃
	系統啟動方式	自動、電氣手動緊急啟動、機械應急手動三種控制方式	自動、電氣手動緊急啟動、機械應急手動三種控制方式
	N2驅動氣體瓶組儲存壓力	6MPa	6MPa
	N2驅動氣體瓶組容積	4L、10L、15L	4L、10L、15L
	N2驅動氣體瓶組監測	壓力表	壓力表
	驅動氣體瓶組密封形式	膜片密封	膜片密封
	瓶架形式	單排列，雙排列	單排列，雙排列
	系統延時啟動時間	0~30s	0~30s
	啟動電壓、電流	DC24V,1.5A	DC24V,1.5A
	滅火劑瓶組顏色	紅	紅
	N2驅動氣體瓶組顏色	黑	黑
	瓶架顏色	灰	灰
	滅火劑儲瓶	高壓無縫	高壓無縫
	驅動氣體儲瓶	高壓無縫	高壓無縫
	單組瓶荷載（含藥劑）	約125Kg	約130Kg
	單排列瓶組尺寸	高度2080mm    長度L=N*320+220mm    寬度760mm	高度1850mm    長度L=N*370+220mm    寬度810mm
	雙排列瓶組尺寸	高度2080mm    長度L=N*320+220mm    寬度1000mm	高度1850mm    長度L=N*370+220mm    寬度1060mm
	噴嘴公稱工作壓力	大于2Mpa	大于2 Mpa
