高壓細水霧滅火系統  High pressure water mist extinguishing system

高壓細水霧滅火系統的滅火機理

高壓細水霧滅火系統特點

● 安全環保--以水為滅火劑的物理滅火，對環境、保護對象、保護區人員均無損害和污染。

● 高效滅火--冷卻速度比一般噴淋系統快100倍。高壓細水霧還具有穿透性，可以解決全淹沒和遮擋的問題，還可以防止火災的復燃。

● 凈化作用--能凈化煙霧和廢氣，有利于人員安全疏散和消防人員的滅火救援工作。

● 屏蔽輻射熱--對熱輻射有很好的屏蔽作用，達到防止火災蔓延、迅速控制火勢的效果。

● 水漬損失小--用水量僅為水噴淋系統的1-5%,避免了大量的排水對設備的損壞和對環境的二次污染。

● 電絕緣性好--可有效撲救帶電設備火災。

● 可靠性高--系統安裝完成后可對系統進行模擬檢驗，以增加系統動作的可靠性。

● 系統壽命長--所用泵組、閥門和管件均采用耐腐蝕材料，系統壽命可長達30（60）年。

● 配制靈活--可局部使用，保護獨立的設施或設施的某一部分；作為全淹沒系統，保護整個空間。

● 安裝簡便--相對于傳統的滅火系統而言，管道管徑小，僅為10-32mm,使安裝費用相應降低。

● 維護方便--僅以水為滅火劑，在備用狀態下為常壓，日常維護工作量和費用大大降低。

高壓細水霧滅火系統適用范圍

高壓單流體細水霧滅火系統適用于撲救A類、B類、C類和電氣類火災。由于它先進的滅火機理，其使用基本不受場所的限制，在陸地、海洋、空間均可應用。尤其是對高危險場合的局部保護和對密閉空間的保護特別有效。如：石化行業、軍事裝備、煤炭行業、醫藥、食品加工行業、古建筑、檔案館、商業民用建筑、地鐵、隧道、大型交通車輛、水面船舶、航空航天、電力、電子行業、消防隊和森警等。

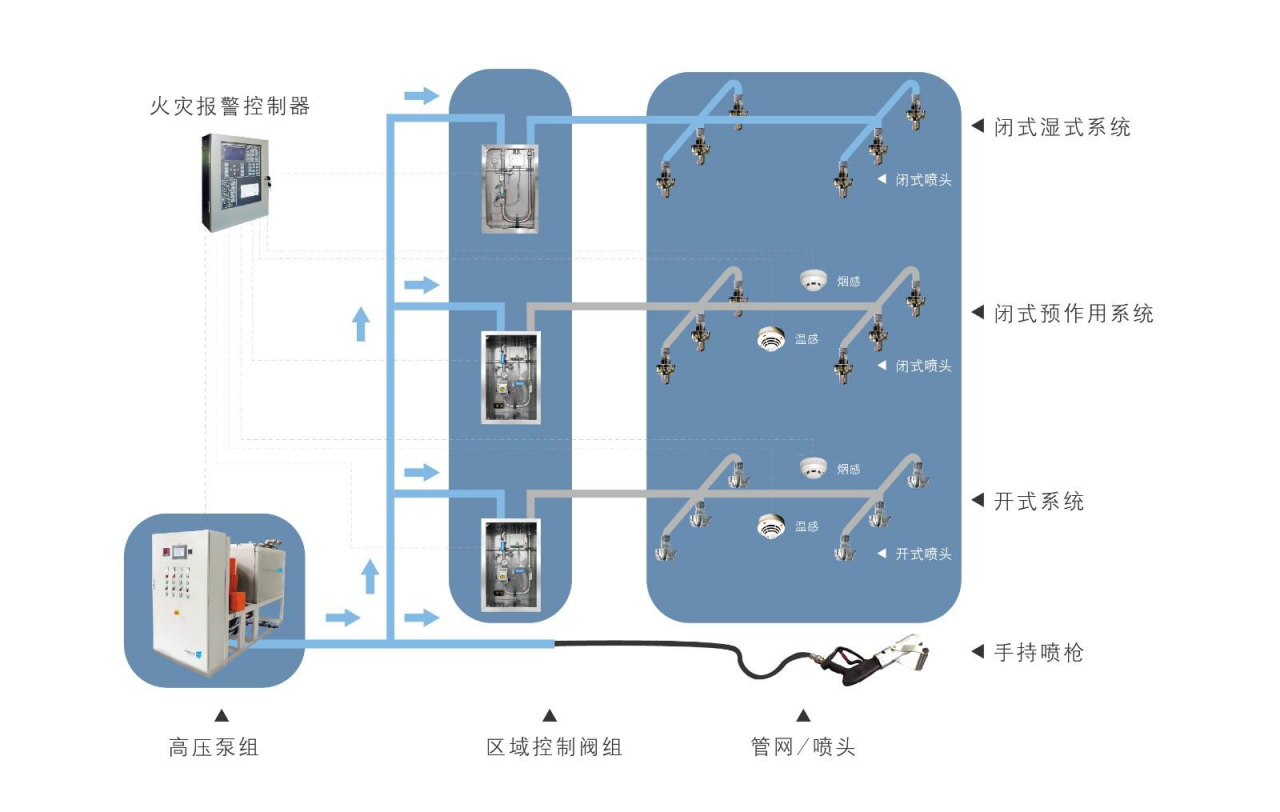

高壓細水霧滅火系統原理圖

主要組件：細水霧滅火系統設備包含（高壓）細水霧泵組、高壓球閥（檢修閥）、無縫不銹鋼管道、分區控制閥（區域閥組）、細水霧噴頭（開式噴頭、閉式噴頭）、高壓噴槍箱、移動式滅火設備等。

高壓主泵

技術參數： PAH80系列高壓泵，泵體材質采用優質不銹鋼316L材質，單泵的額定輸出流量為112L/min，額定工作壓力16MPa，最大工作壓力22MPa。該泵以水本身作為摩擦部件的潤滑介質，無需添加潤滑油。整套泵組的輸出流量見下表：

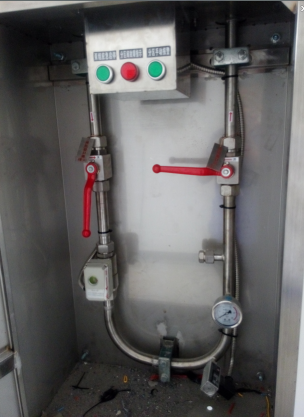

分區控制閥：見如下實物照片

技術參數：該電動截止閥采用優質316L不銹鋼材質制作而成，主要應用于高壓細水霧滅火分區控制閥組箱中。該閥的額定工作壓力為16MPa，工作溫度為4~60℃，工作介質是水，工作電壓為AC220V/DC24V。詳細規格及型號請參考下表：

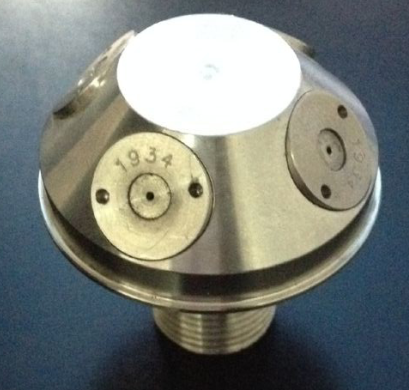

噴頭（開式、閉式）、噴嘴

細水霧開式噴頭	細水霧閉式噴頭

技術參數：高壓細水霧噴頭是多個霧化噴嘴（見上圖）按照一定的布置方式安裝于噴頭體上而成，按照作用方式可分為開式噴頭和閉式噴頭兩種形式。

高壓細水霧開式噴頭性能參數表

高壓細水霧閉式噴頭性能參數表

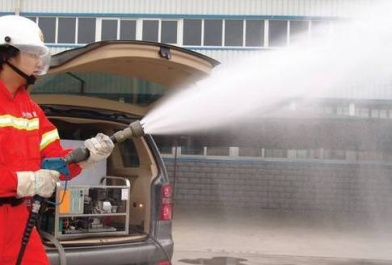

高壓細水霧消火栓

技術參數：消火栓箱中含有卷盤，30M高壓軟管，噴槍，壓力表，高壓球閥等。型號K=3.2，額定流量為32L/min，額定工作壓力10MPa，噴霧有效距離6M。
